BTC-AR 17
Komplettlösung zur Entwässerung von Bohr- & Bentonitsuspensionen
17 cbm Entwässerungscontainer
Entwässern · Trennen · Filtern · Klären
Bohrtechnikcontainer für Bohr- und Betonitsuspensionen
Rüttel-EWC als Abrollcontainer-Variante mit bis zu 17 m³ Füllvolumen und mittlerer Trennwand zur Erhöhung der Filter- und Entwässerungsfläche für die Trennung des Schlammes in seine flüssigen und festen Bestandteile.
• Aufnahme und Entleerung durch Abrollkipper (Hakenfahrzeug)
• Rüttler dient zur verbesserten Trennung von Wasser und Feststoffen
• Entwässerung von Bohrschlamm-Suspension, Bentonitschlamm,
Sand- und Kieswaschschlamm
• Entwässerungscontainer mit Filterinnenkorb bestehend aus laugen- und säurebeständiger Gewebefolie
• mittlere Trennwand des Filterinnenkorbs zur Erhöhung der Filterfläche
• Zeitschaltuhr-gesteuerter Rüttelmotor zur effektiven Nachentwässerung
• äußere Wände des Behälters als wasserdichter Normcontainer in Anlehnung an DIN 30722 passend für Abrollcontainer-Fahrzeuge
• vierfacher 2“-Entwässerungsanschluss inklusive Kugelhahn im Bodenblech des Normcontainers installiert
FUNKTIONSWEISE
Mit Hilfe dieses Verfahrens vermeiden Sie den kostspieligen Transport und die Entsorgung des Bohrschlamms mit Saugwagen. Eine maßgeschneiderte Lösung für jegliche Bohr- und Bentonitsuspensionen.
Durch Flockung/Konditionierung und einer statischen Entwässerung entziehen Sie dem Bohrschlamm das Wasser, bis ein stichfestes und leicht zu transportierendes Material im Container verbleibt.
Das Schema verdeutlicht die wenigen, unkomplizierten Verfahrensschritte unserer Komplettlösung zur Entwässerung von Bohr- und Bentonitsuspensionen.
Ihre Vorteile:
• sehr preiswerte Komplettlösung
• ohne Steuerung, Sensorik und Elektronik
• Verfahren robust, simpel und anwenderfreundlich
Unseren Flyer können Sie hier als PDF herunterladen
BTC-AR 17
Komponenten der Bohrschlamm-Komplettlösung
Eine Kernkomponente der Bohrschlamm-Komplettlösung ist der BTC, ein Entwässerungscontainer (EWC) speziell für Bohrschlämme (siehe Funktionsschema).
Dieser entwässert statisch über Schwerkraft und Sedimentation, weshalb der Bohrtechnik-Container nahezu wartungs- und
verschleißfrei ist.
Der EWC besteht aus einem äußeren Normcontainer und einem herausnehmbaren Innenkorb mit einem robusten Filtergewebe.
Das Wasser fließt über die Filterfläche ab, anschließend wird der stichfeste Schlamm im Container transportiert und einfach ausgekippt. Durch einen zeitschaltuhrgesteuerten Hochfrequenzrüttler und eine zusätzliche mittlere Filtertrennwand zur Erhöhung der gesamten Filterfläche wird der Entwässerungsprozess optimiert.
FlocTower®
Der FlocTower ist ein Komplettsystem zur Dosierung eines Breitbandpolymers (Flockungshilfsmittel) über den genau abgestimmten, notwendigen Energieeintrag über Misch- und Flockenbildungsmodul zur Flockung und Entwässerung des Schlammes – FlocTower komplett gefertigt aus V2A Edelstahl inklusive der gesamten Peripherie bestehend aus:
- Flockenformung • Filtratrückführung
- Tauchmotorpumpen & Peripherie
(inkl. Schlauchverbindungen und Stromanschlüssen)
BTC-AR® (17 m³)
Entwässerungscontainer für Bohr- und Bentonitsuspensionen Typ Rüttel-EWC als Abrollcontainer-Variante mit bis zu 17 m³ Füllvolumen und mittlerer Trennwand zur Erhöhung der Filter- und Entwässerungsfläche für die Trennung des Schlammes in seine flüssigen und festen Bestandteile.
- Aufnahme und Entleerung durch Abrollkipper (Hakenfahrzeug)
- Rüttler dient zur verbesserten Trennung von Wasser und Feststoffen

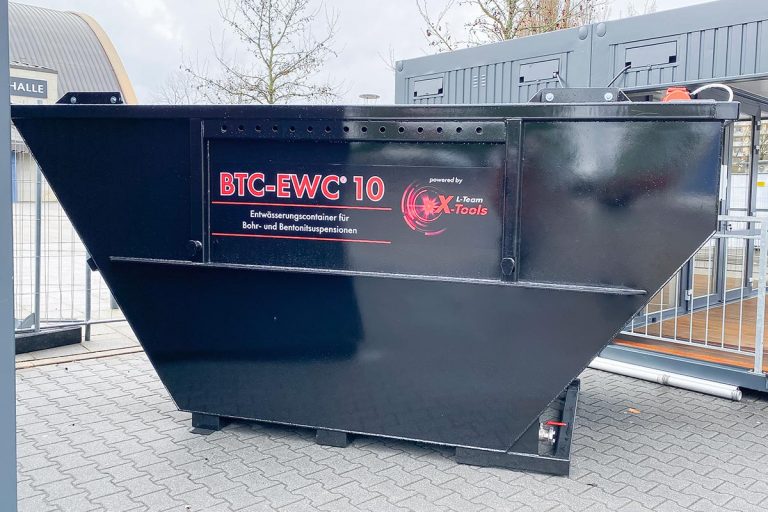

BTC-EWC® (10 m³)
Entwässerungscontainer für Bohr- und Bentonitsuspensionen Typ Rüttel-EWC als Absetzcontainer-Variante mit bis zu 10 m³ Füllvolumen und mittlerer Trennwand zur Erhöhung der Filter- und Entwässerungsfläche für die Trennung des Schlammes in seine flüssigen und festen Bestandteile.
- Aufnahme und Entleerung durch Muldenkipper
(Kettenfahrzeug) - Rüttler dient zur verbesserten Trennung von Wasser und
Feststoffen
BentoFloc®
Flockungshilfsmittel / Breitbandpolymer (gem. DüMV und mineralölfrei) zur Agglomeration der suspendierten Bestandteile im Bohrschlamm – Flockenbildung und
Fest-Flüssigtrennung.
- erprobt und bewährt bei einer Vielzahl von Bohrschlämmen und Bentonitsuspensionen der unterschiedlichsten Böden und Regionen
Wir freuen uns, Sie gezielt und ausführlich zu Ihren Projekten zu beraten!
