NANODRILL – Mini-Horizontalspülbohranlage
Gesteuerte Horizontalbohrungen an einem Minibagger ab 1,5 t
Ultrakompakte Horizontalbohrlösung auf Nanoebene
Ideale Lösung für Hausanschlüsse und Straßenquerungen
Einzigartig in Europa:
Der Nanodrill 3004 – die ultrakompakte Horizontalbohrlösung – sowie der NANODRILL 4030 und 5060!
Mit dem Nanodrill 3004 können an einem Minibagger ab 1,8 t, mit dem NANODRILL 4030 an einem Kompaktbagger ab 1,9 t sowie mit dem Nanodrill 5060 an einem Kompaktbagger ab 3,8 t gesteuerte Horizontalbohrungen durchgeführt werden. Die Geräte ermöglichen durch die kompakte Baugröße Bohrungen unter extremen Bedingungen in starkbelegten Bürgersteigen und Straßen. Auch Arbeiten hinter in sehr beengten Verhältnissen, wie hinter Leitplanken, Zäunen, Mauern oder an Böschungen lassen sich dank der Montage an einem Baggerarm problemlos durchführen.
Die Bohrstangen sind flexibel, sodass mit einem Biegeradius von nur 3 m (NANODRILL 3004) oder 6 m (NANODRILL 5060) gebohrt werden kann.
Der NANODRILL 4030 kann je nach Bedarf mit Kunststoff-Bohrgestänge (3 m Biegeradius) oder Stahl-Bohrgestänge (15 m Biegeradius) bohren.
Mit Hilfe der Fernbedienung wird die Druckkraft, das Drehmoment, der Durchfluss und Druck des Bentonits digital abgelesen und proportional eingestellt. Darüber hinaus wird die zurückgelegte Bohrlänge gespeichert.
Vorteile und Nutzen des NANODRILL
steuerbares Spülbohrgerät
kompakter Aufbau:
0,3 m x 1,3 m x 0,5 m (NANODRILL 3004),
0,4 m x 0,87 m x 1,3 m (NANODRILL 4030),
1,7 m x 0,52 m x 1,1 m (NANODRILL 5060)geeignet für emissionsfreies Arbeiten
jederzeit kontrolliert und gesteuert zum Ziel
verstellbarer Eintrittswinkel, 0°- 45°
Biegeradius:
NANODRILL 3004: 3 m,
NANODRILL 4030: 3 m (Kunststoff-Bohrgestänge) oder 15 m (Stahl-Bohrgestänge),
NANODRILL 5060: 6 mdurch flexiblen Eintrittswinkel und kleinen Biegeradius kürzere Bohrlängen möglich
- Funkfernsteuerung serienmäßig
Unsere Flyer können Sie hier als PDF herunterladen
Automatisierte Borspülungsmischanlage
Die MIX
Die automatisierte Bohrspülungsmischanlage MIX von Kormee ist die ideale Mischanlage für mittlere bis große Bohrprojekte. Sie ist als mobiles Hakenabrollsystem oder individuell als Aufbau auf einem LKW-Fahrgestell erhältlich.
Der individuelle Aufbau der MIX wird je nach Baustellenvoraussetzungen und Kundenwünschen ausgeführt. Die Anlage kann vom autarken LKW-Aufbau mit Stromversorgung über den Nebenantrieb bis zum Hakenliftcontainer in Kombination mit externen Recyclinganlagen, Puffercontainern und Stromaggregaten gebaut werden.
Die Bentonitzuführung erfolgt durch BigBags, die über eine Hebeeinrichtung oder einen Kran auf den Mischtrichter gehoben werden. Die spezielle Umwälzung der Bohrspülung verkürzt die Misch- und Quellzeiten in Verbindung mit der automatisierten Spülungsüberwachung und Nachmischung erheblich.
Standzeiten der Bohranlage sowie der Personaleinsatz zur Bentonitzuführung werden hierdurch deutlich reduziert. Eine gemeinsame Steuerung von Misch- und Recyclinganlage, Pufferspeichern sowie externen Pumpen über eine gemeinsame Benutzeroberfläche eines Tablets vereinfacht die Überwachung der Baustellentechnik und reduziert das Risiko von Fehlbedienungen.
Hydraulisches Einziehen von Kabeln und Leitungen

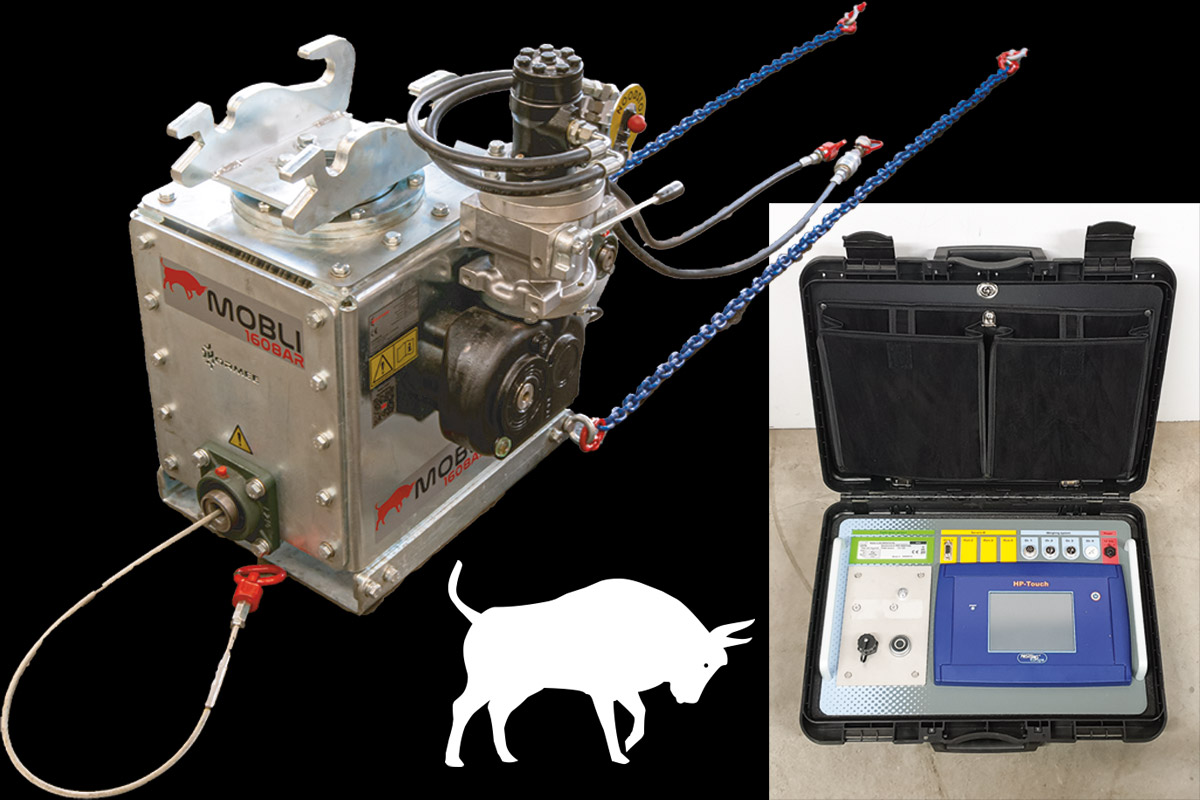

Die Mobli
Mit der Mobli werden Kabel und Leitungen mühelos in Leerrohre eingezogen. Sie ist sowohl mit manueller als auch mit automatischer Führung erhältlich. Auch Zugkrafterfassung ist möglich.
Sowohl beim Verlegen als auch beim Entfernen von Kabeln und Leitungen wird Zugkraft benötigt. Die Mobli ist eine Ausrüstung für den Bagger, mit der hydraulisch die erforderliche Zugkraft aufgebracht wird. Optional kann die Mobli auch zur Montage an anderen Maschinen, etwa am Kraftheber eines Traktors, angepasst werden.
Als Anbaugerät mit Schnellwechsler kann die Kabelwinde einfach angebaut werden und direkt am Zugpunkt (Graben, Grube) ohne Umlenkrollen eingesetzt werden.

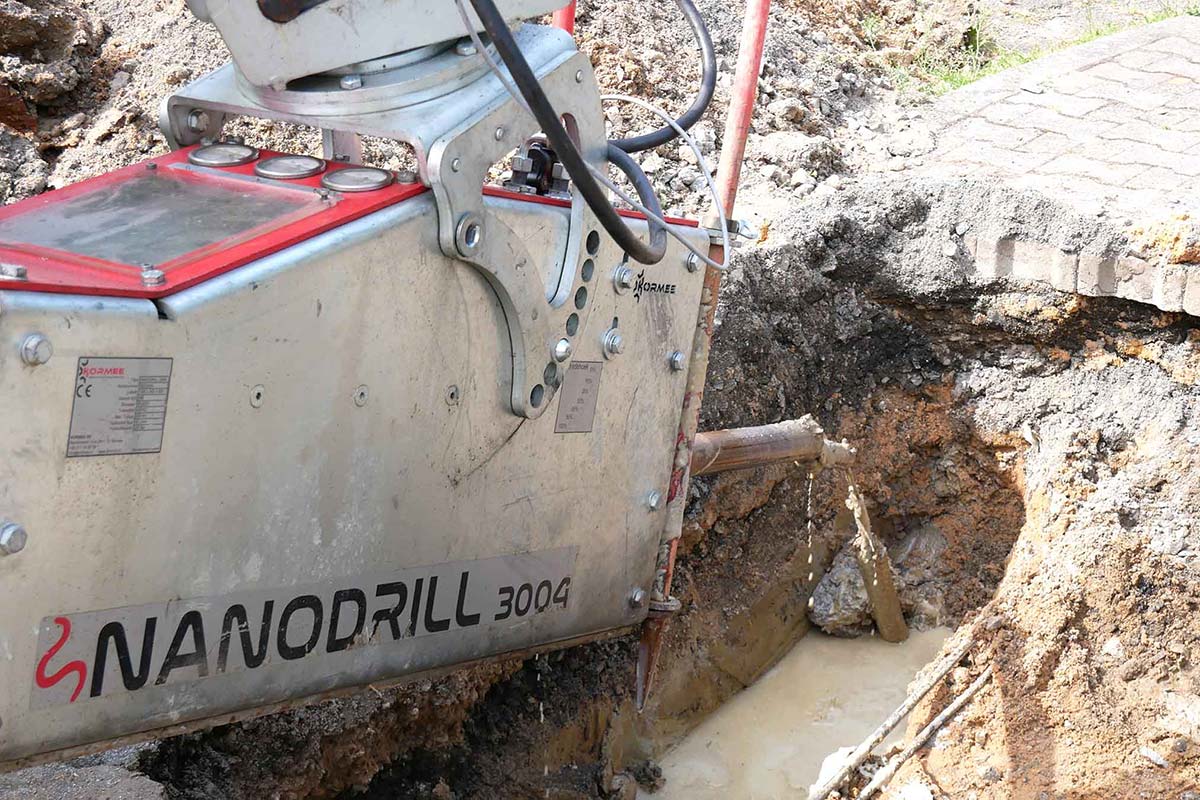

NANODRILL 3004
Der NANODRILL ist zusammen mit einem Minibagger und der dazugehörigen Mischanlage einfach mit Lieferwagen oder auf einem 3,5 t-Anhänger zu transportieren.
Mit dieser Anlage können mit Hilfe eines (Elektro-)Minibaggers (ab 1,8 t) jederzeit Horizontalbohrungen kontrolliert und gesteuert zum Ziel vorgenommen werden.
Die Bohrstangen sind sehr flexibel, sodass mit einem Biegeradius von 3 m gebohrt auch unter extremen Bedingungen in stark belegten Bürgersteigen und Straßen werden kann.
Der NANODRILL benötigt durch kompakte Bauweise nur eine kleine Start- und Zielgrube. Er ist daher ideale Lösung für Hausanschlüsse, Straßen- und Einfahrtsquerungen.
Der Eintrittswinkel ist mit einem Lochmuster verstellbar und dreht sich auf dem Schnellwechsler des Baggers, wodurch bei flexiblem Eintrittswinkel kürzere Bohrlängen möglich sind.

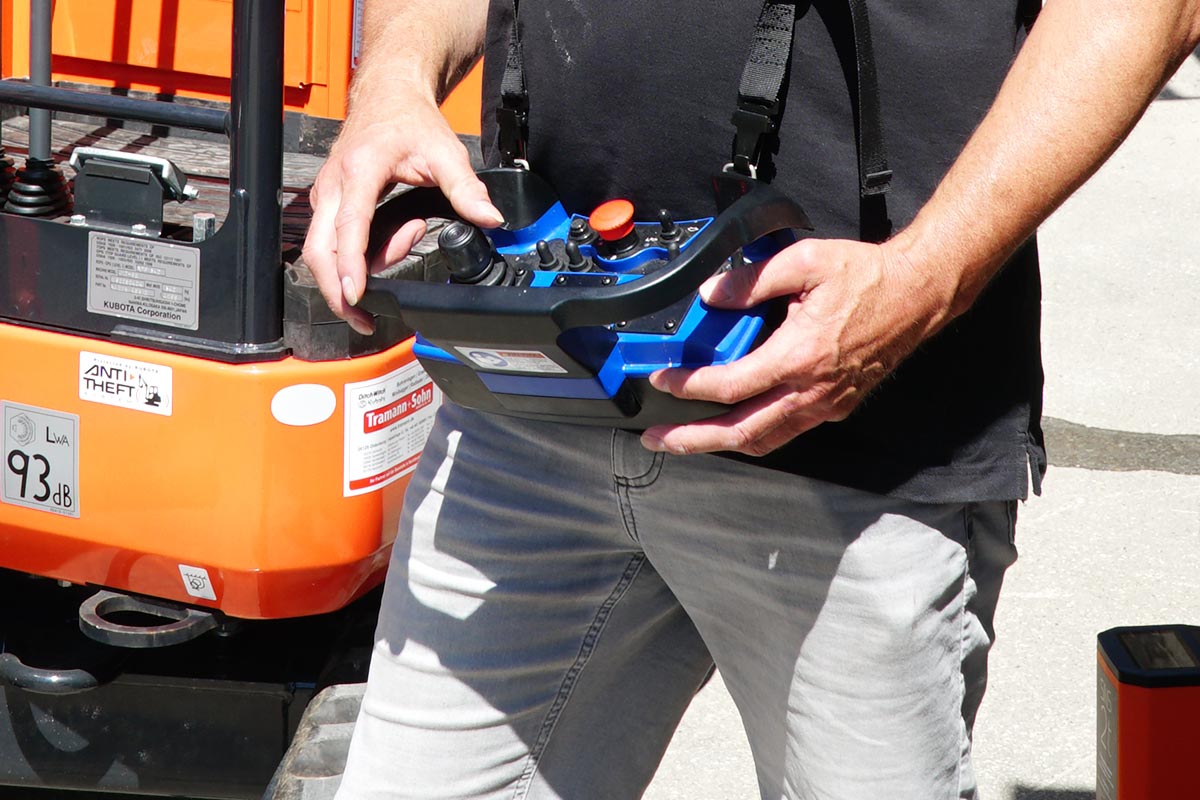

Mit der Fernbedienung ist es möglich, die Zug-, Druckkraft, den Drehmoment, Durchfluss und Druck des Bentonits digital abzulesen sowie die erforderliche Bentonitmenge einzustellen.

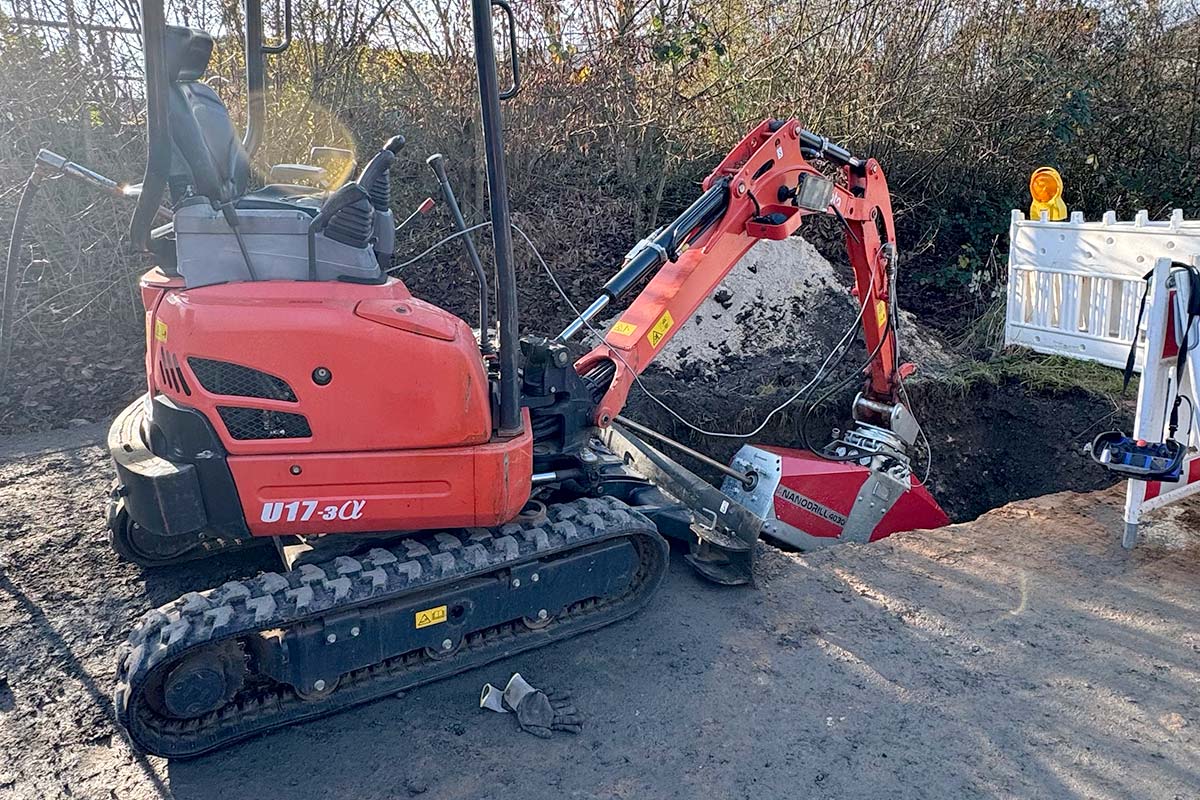

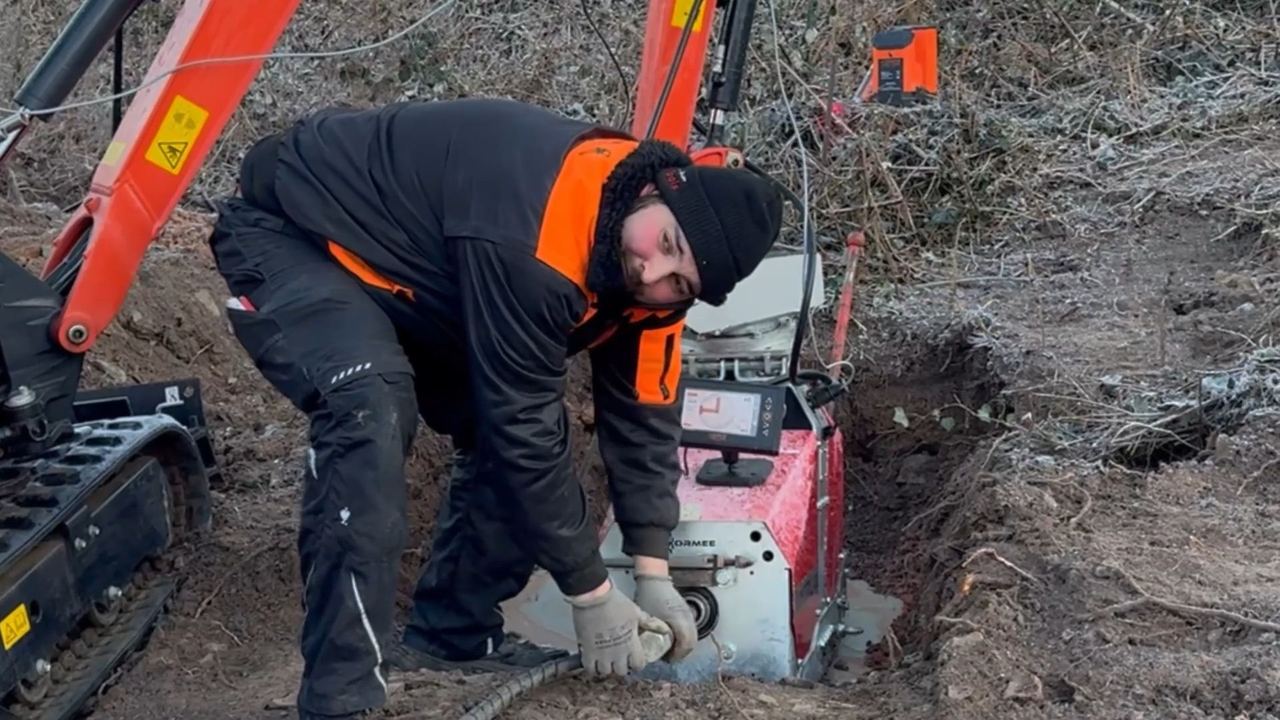

NANODRILL 4030
Für Leitungs- und Kabelverlegungen in beengten Verhältnissen ist der NANODRILL 4030 ideal. Hausanschlüsse und Straßenquerungen lassen sich mit ihm schnell und flexibel bohren.
Dank seiner hohen Zuverlässigkeit und seiner leistungsstarken Konstruktion ist der NANODRILL 4030 ein durchschlagender Erfolg in den Bereichen Infrastruktur- und Tiefbau sowie dem Eisenbahnwesen.
Alles Wesentliche an Baustellenausrüstung im Komplettpaket: LKW mit Bentonitmischanlage, Werkbank Bentonitlager, Räumerplatte und weiterem Zubehör, Bagger sowie dem NANODRILL 4030.

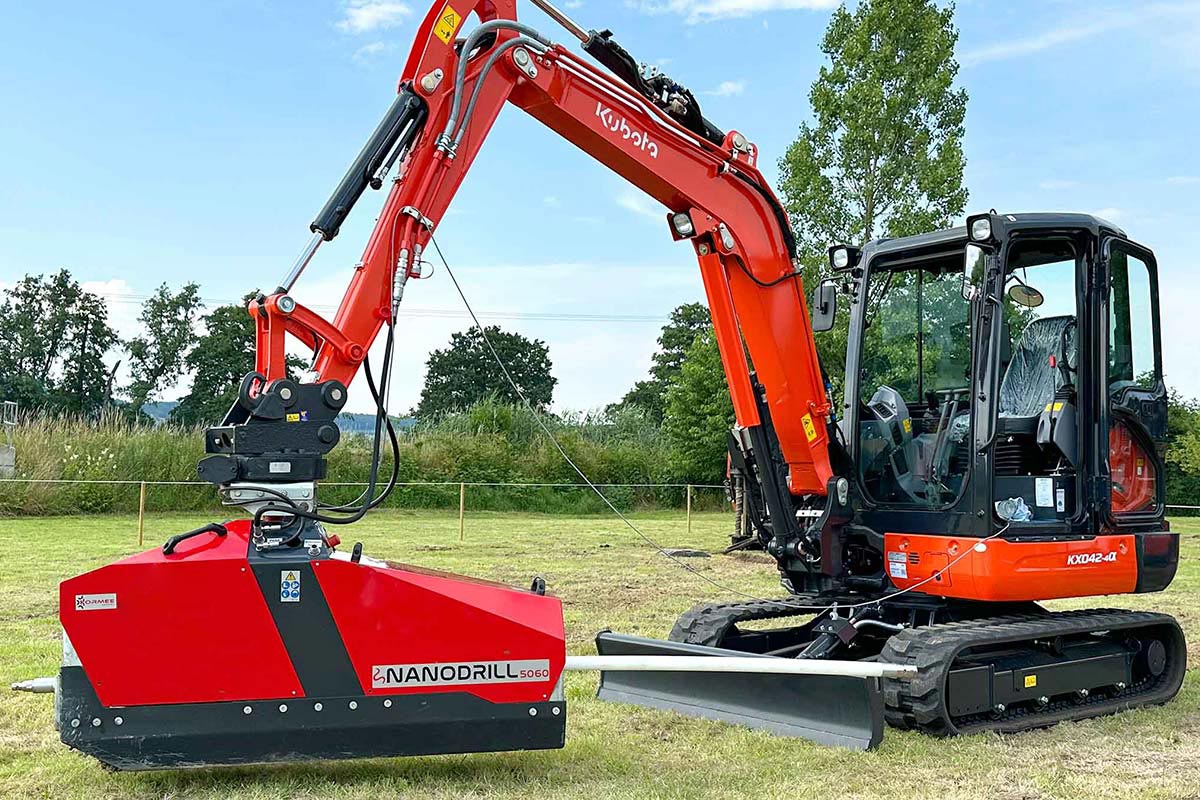

NANODRILL 5060
Der NANODRILL 5060 ist der „große Bruder“ des NANODRILL 3004. Er eignet sich auch für schwierigere Bodenverhältnissen sowie größere Bohrungen.
Der NANODRILL 5060 ist für gesteuerte Horizontalbohrungen ebenfalls an einem Kompaktbagger (ab 3,8 t) einsetzbar und für emissionsfreies Arbeiten geeignet .
Arbeiten hinter Leitplanken, Zäunen, Mauern oder an Böschungen lassen sich dank der Montage an einem Baggerarm problemlos durchführen.
Die Bohrstangen sind flexibel, sodass mit einem Biegeradius von nur 6 m gebohrt werden kann.
Es ist sowohl ein fast senkrechtes Einstechen als auch ein senkrechter Austritt möglich.
Der Eintrittswinkel und der Rotator des NANODRILL 5060 sind hydraulisch verstellbar.

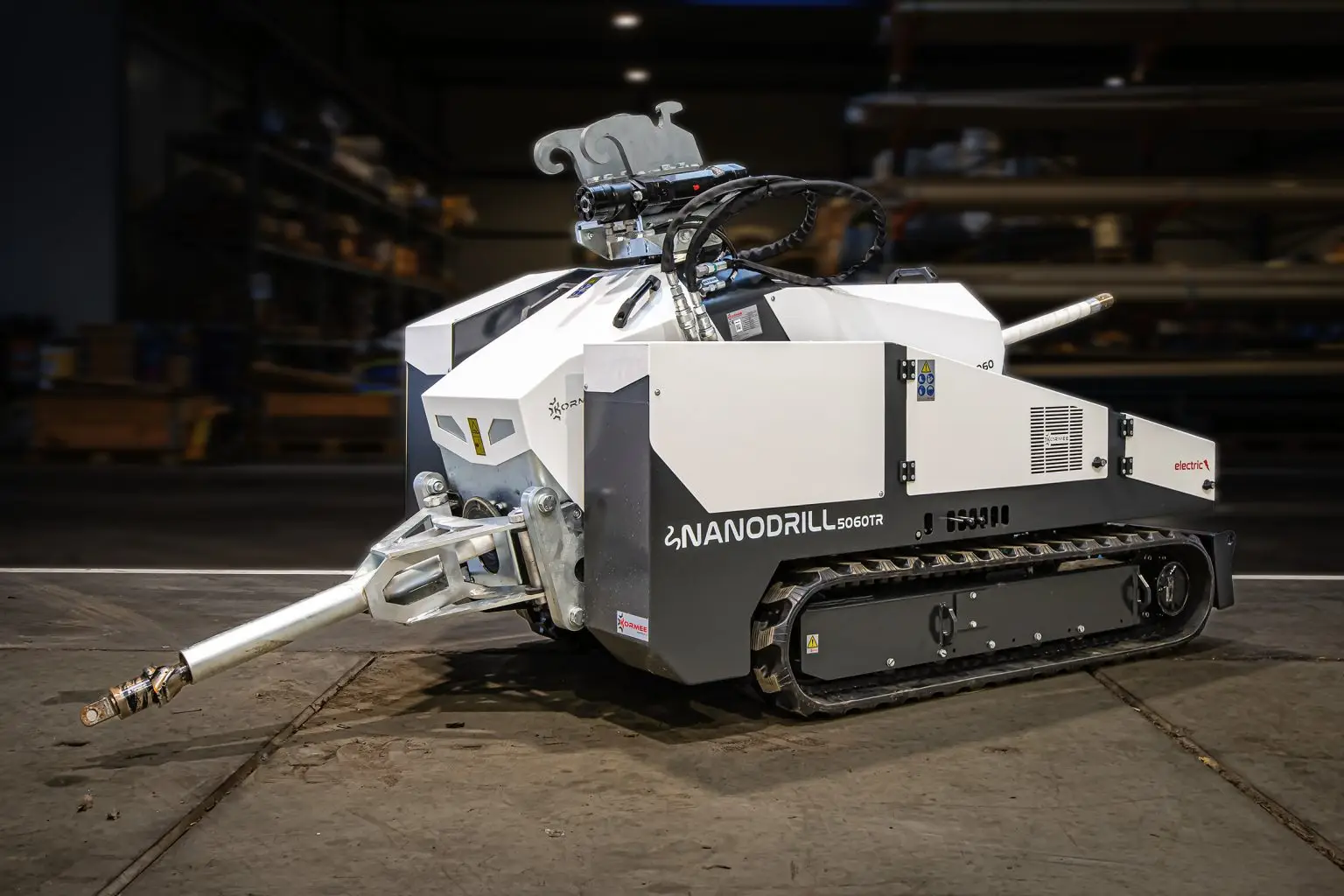

NANODRILL 5060TR
Der NANODRILL 5060TR ist eine selbstfahrende, elektrische Horizontalbohranlage auf einem kompakten Kettenfahrwerk. Alternativ kann er auch ohne Carrier an einem Bagger eingesetzt werden, was maximale Flexibilität ermöglicht.
Das Raupenfahrzeug verfügt über ein elektrisch angetriebenes Powerpack mit einer Batteriekapazität für mehr als einen Arbeitstag. Dank der Ladefunktion während des Betriebs bleibt die Leistung konstant hoch
Mit einem Eintrittswinkel von bis zu 62° und einem Biegeradius von nur 6m eignet sich der NANODRILL 5060TR ideal für Bohrungen in engen Straßen und schwer zugänglichen Bereichen.
Wir freuen uns, Sie gezielt und ausführlich zu Ihren Projekten zu beraten!
