Reduct

Gyroskopische Rohrleitungs­kartierung

Take no risk! Get it mapped!

Beratung anfragen Modelle vergleichen
Mit Reduct zur millimetergenauen Rohrleitungskartierung

Einzigartig in Europa: REDUCT DR2 / ABM 40, DR-4 / ABM 90, DR-5 / ABM 5 und vieles mehr!

Präzise Kartierungslösungen zur Katalogisierung unterirdisch verlegter Rohre und Versorgungsleitungen mit dem DuctRunner von REDUCT. Die Technologie von REDUCT basiert auf Gyroskopen, die in kompakte und robuste Geräte integriert sind, um genaue dreidimensionale Daten von Rohrleitungssystemen zu erfassen, selbst in den anspruchsvollsten Umgebungen.

Der DuctRunner von Reduct ist eine Lösung für 3D-Rohrleitungskartierung, die besonders dort ihre Stärken ausspielt, wo konventionelle Verfahren an Grenzen stoßen: Tiefe Lagen, Trassen unter Infrastrukturen und elektromagnetische Umfelder. Verantwortliche Netzbetreiber profitieren von präzisen Aussagen über Lage, Biegeradien und der offenen Datenausgabe, die langfristig Auslegung, Betrieb und Instandhaltung substanziell verbessern.

Vorteile und Nutzen von REDUCT
Hohe Präzision0,1 %bis zu, exakte Kartierung unterirdischer Leitungen
GPS-unabhängig0,05 °Drift pro 100 m, ideal für GPS-freie Bereiche
Schnelle Datenerfassung2 m/sMessgeschwindigkeit ca.
Vielseitig1,5 kmRohrleitungen bis 1,5 km in einem Lauf
Einfache BedienungPlug-and-play, automatisierte Datenverarbeitung.
KosteneffizientMinimiert Fehler und Nacharbeiten.
DatenintegrationUnterstützt CSV, Shapefiles für GIS/CAD.
So funktioniert die Kartierung

Vom Leerrohr zum 3D-Profil

01
MessenDas Herzstück der DuctRunner-Systeme ist die OMU (Orientation Measurement Unit) — eine autarke, batteriebetriebene Einheit mit einer Vielzahl unterschiedlicher Sensoren, die mit 100 Hz misst. Optimale Ergebnisse werden erzielt, wenn das Vermessungsgerät mit einer konstanten Geschwindigkeit von etwa 1 m – 1,5 m pro Sekunde gezogen wird.
02

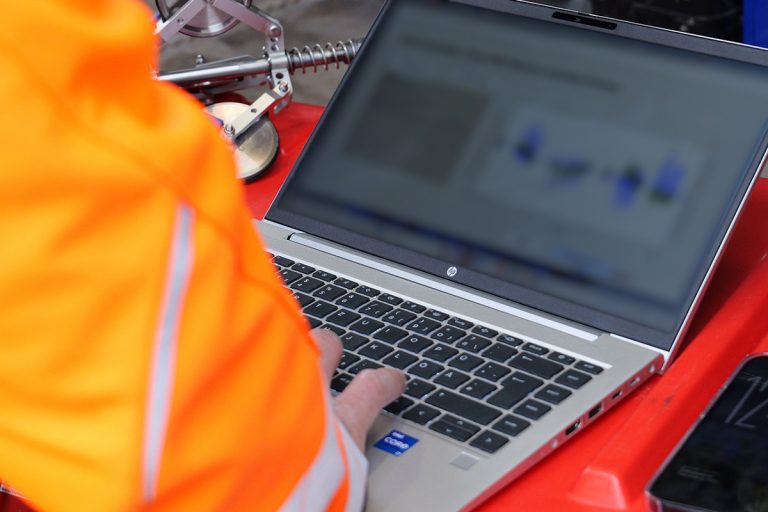

3D-ProfilDie Daten werden im Messsystem gespeichert und nach Messende mittels spezieller Software in Verbindung mit bekannten Ein-/Ausgangskoordinaten zu einem exakten 3D-Profil zusammengeführt.
03
DatenausgabeDie Ausgabe der Daten erfolgt in offenen Formaten (CSV, XLS, AutoCAD-Script, uvm.) zur reibungslosen GIS-Integration in übliche Planungssoftwares.

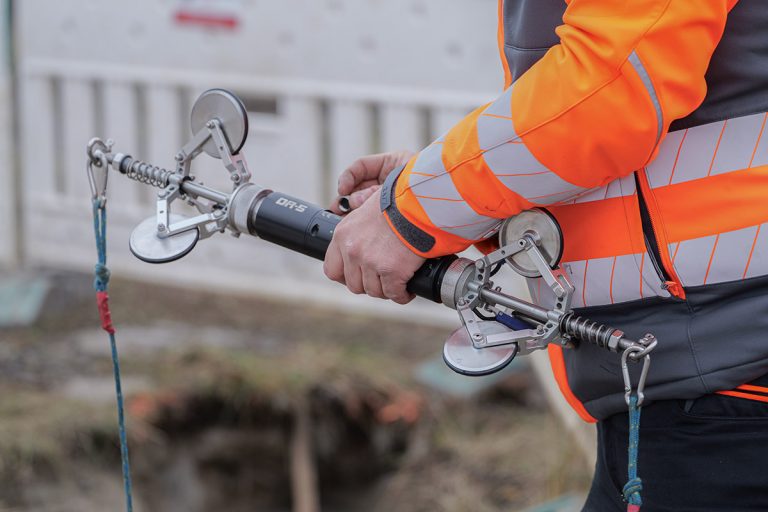

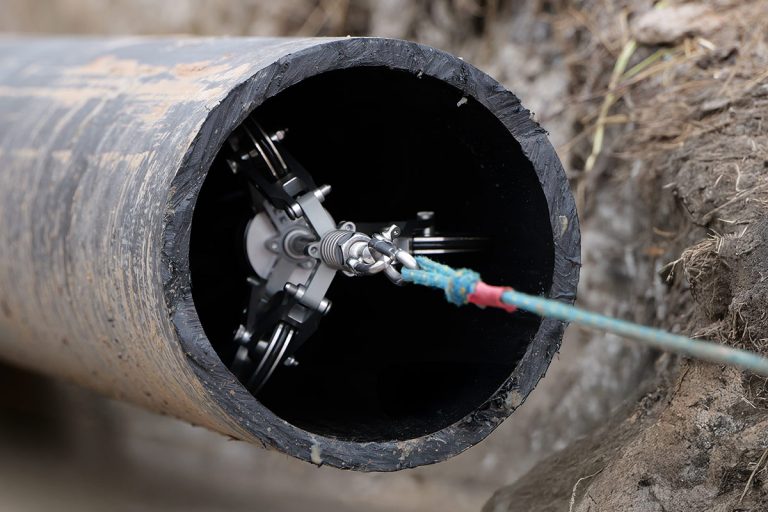

REDUCT DR-5 auf der Baustelle
Gyro-Mapping

Unter Flüssen, Autobahnen und Bahnstrecken

Gyro-Mapping erlaubt Messungen unterquerender Trassen (Flüsse, Autobahnen oder Bahnstrecken) und in kraftfeldnahen Bereichen, da die Sensorik gegenüber elektromagnetischer Störung unempfindlich ist. Durch die autarke Arbeitsweise (autonomer Lauf und keine oberirdische Nachverfolgung) sind sehr tiefe oder schwer zugängliche Abschnitte messbar.

Video

REDUCT Anwendungen

Die DuctRunner-Modelle

Für jeden Rohr­durchmesser

Innendurchmesser65 mm – 1.000 mm
02505007501000

REDUCT DR-5 / ABM-5

Die DR-5 und ABM-5 wurden für maximale Vielseitigkeit entwickelt. Ausgestattet mit austauschbaren Radsätzen bieten sie eine Lösung für diverse Versorgungsleitungen mit einem Innendurchmesser von 65 mm – 1.000 mm.

Technische und betriebliche Spezifikationen
DR-5Faseroptisches GyroskopMax. Segmentlänge1.500 m
ABM-5MEMSMax. Segmentlänge300 m
Gemeinsame Daten
Datenaufzeichnungsrate100 Hz
Neigungsbereich+45° bis -45°
Sondenlänge (ohne Abstandshalter)263 mm
Sondenaußendurchmesser52 mm
Sondengewicht1,3 kg
Messgeschwindigkeitca. 2 m/s
Maximale Zugkraft150 kg
Batterietyp / Autonomiewiederaufladbarer Li-Ion / 10 Stunden
DR-5 / ABM-5
Die DR-5 und ABM-5 wurden für maximale Vielseitigkeit entwickelt.
DR-5 / ABM-5
Die Daten werden im Messsystem gespeichert und nach Messende zu einem exakten 3D-Profil zusammengeführt.
Winden

Für optimale Kartierungs­genauigkeit

REDUCT Hochgeschwindigkeitswinde
Die Hochgeschwindigkeitswinde ist speziell dafür ausgelegt, den Umgang mit Reduct-Kartierungstools oder anderen Gegenständen zu optimieren, die durch ein Rohr gezogen werden müssen.
REDUCT Winde
Die Hochgeschwindigkeitswinde wurde entwickelt für das Ziehen von Geräten durch Rohre mit konstanter Geschwindigkeit und Zugkraft.
REDUCT Winde im Einsatz
Optimale Ergebnisse werden erzielt, wenn das Vermessungsgerät mit einer konstanten Geschwindigkeit von etwa 1 m – 1,5 m pro Sekunde gezogen wird.
Manuelle WindeDRW-200Kapazität 200 m
Manuelle WindeDRW-312 MKapazität 300 m
Elektrische WindeDRW-250eKapazität 300 m
Elektrische WindeDRW-560SKapazität 1.750 m
Kompatibel mit den DuctRunnern von REDUCT

AsBuiltCheck.com

AsBuiltCheck.com
24/7 cloudbasierte Plattform zur Überprüfung der Genauigkeit von Bestandsdaten im Untergrundam nächsten Tag Qualitätsbewertung und Kontrollberichte über Kartierungsdaten von Versorgungsunternehmen, weltweit
Zu AsBuiltCheck.com
